جرثقیل یکی از مهمترین تجهیزات مورد استفاده برای بلند کردن، جابهجایی و انتقال بارهای سنگین است. از پروژههای ساختمانی و عمرانی گرفته تا کارخانهها، بنادر، صنایع دریایی، کارگاهها و سولههای صنعتی، انواع مختلف جرثقیل نقش مهمی در حمل ایمن و کنترلشده بار دارند. انتخاب نوع مناسب جرثقیل به عواملی مانند وزن بار، محل انجام عملیات، ارتفاع مورد نیاز برای باربرداری، شرایط زمین و نوع پروژه بستگی دارد.
جرثقیلها با استفاده از مجموعهای از تجهیزات مکانیکی، الکتریکی، هیدرولیکی و کنترلی، امکان جابهجایی بارهایی را فراهم میکنند که انتقال آنها بهصورت دستی یا با تجهیزات معمول امکانپذیر نیست. در ساختار بسیاری از جرثقیلها، اجزایی مانند بوم، قلاب، سیم بکسل، قرقره، وینچ، موتور، سیستم کنترل و تجهیزات ایمنی بهصورت هماهنگ عمل میکنند تا عملیات بلند کردن و جابهجایی بار انجام شود.
در این مقاله بررسی میکنیم که جرثقیل چیست، چه کاربردی دارد و انواع مختلف جرثقیلهای متحرک و ثابت کداماند.
جرثقیل چیست؟
جرثقیل یا Crane دستگاهی است که برای بلند کردن، پایین آوردن و جابهجایی بارهای سنگین استفاده میشود. عملکرد جرثقیل بر پایه مجموعهای از اصول مکانیکی و در برخی مدلها سیستمهای هیدرولیکی و الکتریکی است. استفاده از اهرمها، قرقرهها، سیم بکسل و سیستمهای محرکه باعث میشود جرثقیل بتواند بار را در مسیرهای مختلف حرکت دهد.
بسته به نوع جرثقیل، بار ممکن است به سمت بالا و پایین حرکت کند، در امتداد یک مسیر افقی جابهجا شود یا همراه با بازو و سازه جرثقیل در جهتهای مختلف حرکت کند. به همین دلیل، جرثقیلها در محیطهای کاری مختلف با طراحیها و ظرفیتهای متفاوت تولید میشوند.
برای مثال، جرثقیلی که در یک پروژه ساختمانی برای انتقال مصالح به ارتفاع استفاده میشود، ساختار و عملکرد متفاوتی با جرثقیل سقفی مورد استفاده در یک کارخانه یا جرثقیل حمل کانتینر در یک بندر دارد.
تاریخچه مختصر جرثقیل
نخستین نمونههای جرثقیل به دوران باستان بازمیگردند. در گذشته از سیستمهایی شامل تیرهای چوبی و قرقره برای بلند کردن و جابهجایی سنگها و اجسام سنگین استفاده میشد. با توسعه صنعت و پیشرفت فناوری، سیستمهای ساده اولیه به تجهیزات پیشرفتهتری مجهز شدند.
در ادامه و با گسترش انقلاب صنعتی، استفاده از نیروی بخار، موتورهای درونسوز، تجهیزات مکانیکی و سیستمهای هیدرولیکی باعث شد ظرفیت و توانایی جرثقیلها افزایش پیدا کند. امروزه نیز بسیاری از جرثقیلها از ترکیب سیستمهای مکانیکی، هیدرولیکی، الکتریکی و کنترلی استفاده میکنند.
انواع جرثقیل
جرثقیلها را میتوان بر اساس عوامل مختلفی دستهبندی کرد. یکی از رایجترین روشهای دستهبندی، تقسیم آنها به دو گروه اصلی جرثقیلهای متحرک و جرثقیلهای ثابت است.
جرثقیلهای متحرک قابلیت جابهجایی در محلهای مختلف را دارند و معمولاً برای پروژههایی استفاده میشوند که دستگاه باید به محل عملیات منتقل شود. در مقابل، جرثقیلهای ثابت معمولاً در یک محل مشخص نصب میشوند و برای انجام عملیات باربرداری در همان محیط طراحی شدهاند.
جرثقیلهای متحرک
جرثقیلهای متحرک یا Mobile Cranes به گونهای طراحی شدهاند که قابلیت انتقال و جابهجایی داشته باشند. این ویژگی باعث شده است که در پروژههای عمرانی، ساختمانی، صنعتی، حملونقل و محیطهای باز کاربرد گستردهای داشته باشند.
جرثقیلهای متحرک و ساحلی در پروژههای بندری نقش مهمی در جابهجایی کانتینر، مواد فله و تجهیزات سنگین دارند. شرکت مهندسی کاوش نیرو نیز تجربه اجرای پروژه تعمیر و بازسازی جرثقیل لیبهر LHM100 را در کارنامه خود دارد که شامل دمونتاژ، انتقال، بازسازی، تأمین تجهیزات، تست و راهاندازی دستگاه بوده است.
انواع مختلفی از جرثقیلهای متحرک وجود دارد که هرکدام برای شرایط کاری مشخصی طراحی شدهاند.

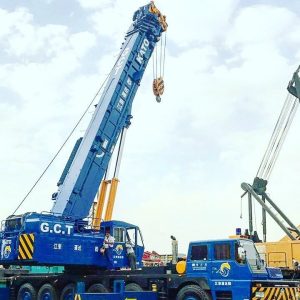

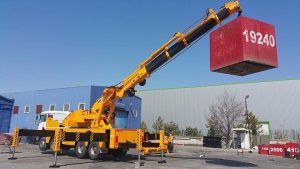

جرثقیل نصبشده روی کامیون
یکی از انواع رایج جرثقیلهای متحرک، جرثقیلی است که روی کامیون یا خودروهای مخصوص نصب میشود. این نوع جرثقیل قابلیت جابهجایی بین محلهای مختلف را دارد و به همین دلیل در پروژههایی که نیاز به انتقال دستگاه وجود دارد، کاربرد زیادی دارد.
بسیاری از این جرثقیلها قابلیت چرخش دارند و میتوانند عملیات باربرداری را در محدوده اطراف خود انجام دهند. سرعت جابهجایی و امکان انتقال نسبتاً آسان، از ویژگیهای مهم این نوع جرثقیل محسوب میشود.

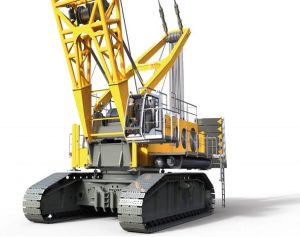

جرثقیل خزنده
جرثقیل خزنده یا Crawler Crane به جای استفاده از چرخهای معمولی، دارای زنجیر چرخ است. این ساختار باعث میشود دستگاه در زمینهای ناهموار و شرایطی که سطح زمین کاملاً صاف نیست، پایداری بیشتری داشته باشد.استفاده از سیستم زنجیری، سطح تماس جرثقیل با زمین را افزایش میدهد و به توزیع بهتر وزن دستگاه کمک میکند. به همین دلیل، جرثقیلهای خزنده در پروژههایی که شرایط زمین دشوار است، کاربرد دارند.

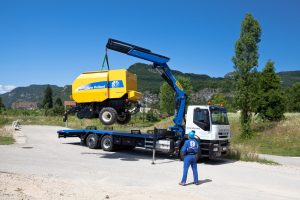

جرثقیل چپقی یا جرثقیل بازو کنار
در این نوع جرثقیل، یک بازوی خمیده یا مفصلی روی کامیون یا تریلر نصب میشود. بازوی هیدرولیکی امکان جابهجایی و انتقال اجسام را فراهم میکند.این نوع جرثقیلها در برخی منابع با عنوان Lorry Crane نیز شناخته میشوند. ساختار بازوی آنها باعث میشود برای انجام عملیات بارگیری و جابهجایی بار در محلهای مختلف مورد استفاده قرار گیرند.

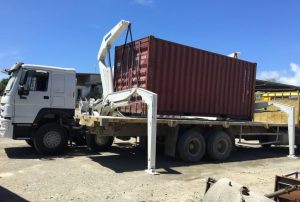

جرثقیل حمل کانتینر
جرثقیلهای حمل کانتینر برای جابهجایی کانتینر طراحی شدهاند. در ساختار این نوع دستگاه، بازوهای هیدرولیکی در دو طرف کامیون قرار میگیرند و برای بلند کردن و انتقال کانتینر مورد استفاده قرار میگیرند.
این نوع جرثقیل با عنوان Side Lifter نیز شناخته میشود و در عملیات حملونقل و جابهجایی کانتینر کاربرد دارد.

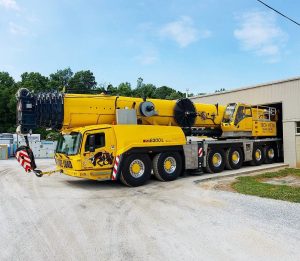

جرثقیل آلترین
جرثقیل آلترین یا All-Terrain Crane برای انجام عملیات باربرداری در شرایط مختلف طراحی شده است. این جرثقیلها برای بلند کردن بارهای سنگین مورد استفاده قرار میگیرند و در مدلهای مختلف، ظرفیتهای باربرداری متفاوتی دارند.
یکی از ویژگیهای این نوع جرثقیل، استفاده از بوم تلسکوپی است که در برخی مدلها میتواند طول قابلتوجهی داشته باشد. این ویژگی باعث میشود دستگاه بتواند در شرایطی که نیاز به دسترسی به ارتفاع یا فاصله بیشتری وجود دارد، مورد استفاده قرار گیرد.
جرثقیل رافترین
جرثقیل رافترین یا Rough Terrain Crane برای استفاده در زمینها و محیطهای ناهموار طراحی شده است. این جرثقیل معمولاً دارای ساختاری است که امکان حرکت و انجام عملیات در محیطهایی با شرایط زمین دشوارتر را فراهم میکند.
در این نوع جرثقیل، سیستم محرکه دستگاه و مکانیزمهای مربوط به حرکت بازو با استفاده از مجموعه موتور و سیستمهای انتقال قدرت عمل میکنند. کاربرد اصلی این جرثقیل در پروژههایی است که سطح زمین کاملاً صاف و هموار نیست.

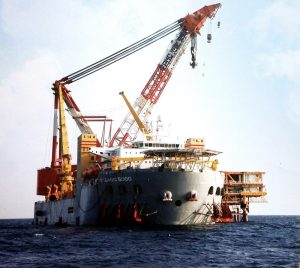

جرثقیل شناور
جرثقیل شناور یا Floating Crane برای انجام عملیات در محیطهای آبی استفاده میشود. این جرثقیلها میتوانند برای تخلیه بار کشتیها، جابهجایی تجهیزات و همچنین ساخت و اجرای پروژههای مرتبط با اسکله و سازههای دریایی مورد استفاده قرار گیرند.استفاده از جرثقیل در محیطهای آبی نیازمند طراحی و پایداری مناسب دستگاه است، زیرا شرایط کاری در آب با محیطهای معمولی تفاوت دارد.

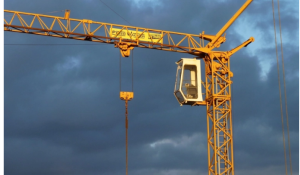

جرثقیل برجی
جرثقیل برجی یا Tower Crane یکی از شناختهشدهترین انواع جرثقیل ثابت است. این جرثقیل روی یک سطح و سازه مناسب نصب میشود و برای جابهجایی بار در ارتفاع کاربرد دارد.
جرثقیلهای برجی به دلیل ساختار عمودی و بازوی اصلی خود، در پروژههای ساختمانی و عمرانی مورد استفاده قرار میگیرند. این دستگاه میتواند مصالح و تجهیزات را در محدوده کاری مشخص جابهجا کند.
جرثقیل سقفی
جرثقیل سقفی یا Overhead Crane در محیطهای صنعتی مانند کارخانهها و سولهها کاربرد فراوانی دارد. این جرثقیل معمولاً از مجموعهای شامل سازه اصلی، تیرهای افقی و ترولی تشکیل میشود و بار را در محدوده مشخصی از سالن یا محیط صنعتی جابهجا میکند.
جرثقیل سقفی برای انتقال مواد، تجهیزات و قطعات سنگین در محیطهای صنعتی اهمیت زیادی دارد و در مدلها و ظرفیتهای مختلف تولید میشود.

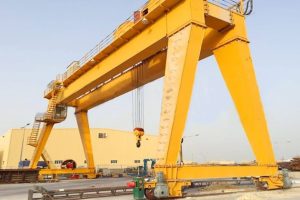

جرثقیل دروازهای
جرثقیل دروازهای یا Gantry Crane نوعی جرثقیل است که ساختار اصلی آن روی یک چارچوب یا سازه دروازهای قرار میگیرد. تجهیزات باربرداری و اجزای مربوط به حمل بار روی این سازه نصب میشوند.
جرثقیلهای دروازهای در ابعاد و ظرفیتهای مختلف وجود دارند و میتوان از آنها در محیطهایی مانند کارگاهها، محوطههای صنعتی، بنادر و عملیات جابهجایی کانتینر استفاده کرد.
جرثقیل بازویی
جرثقیل بازویی یا Jib Crane دارای یک ستون عمودی و یک بازوی افقی است. معمولاً یک سمت بازو به ستون متصل میشود و سمت دیگر آزاد است. مجموعه باربرداری میتواند در امتداد بازوی افقی حرکت کند.
این نوع جرثقیل در محیطهای صنعتی و کارگاهی برای جابهجایی بار در یک محدوده مشخص کاربرد دارد. انتخاب ظرفیت و ابعاد آن باید متناسب با شرایط کاری و وزن بار انجام شود.

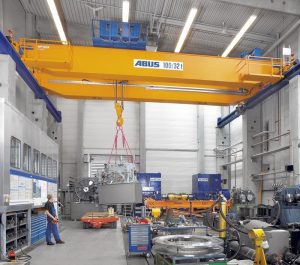

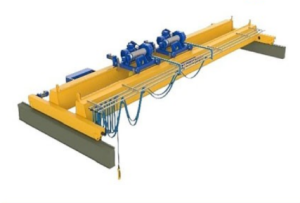

جرثقیل پل
جرثقیل پل یا Bridge Crane معمولاً در کارخانهها و سولهها استفاده میشود.
این نوع جرثقیل در مدلهای تکپل و دوپل طراحی میشود.
در جرثقیل تکپل، یک تیر اصلی برای حرکت مجموعه باربرداری در نظر گرفته میشود. در جرثقیل دوپل، ساختار دستگاه شامل دو تیر اصلی است و مجموعه ترولی روی آنها حرکت میکند. تفاوت در ساختار این دو نوع باعث میشود هرکدام برای شرایط کاری و ظرفیتهای متفاوتی مورد استفاده قرار گیرند.
کاربرد جرثقیل در صنایع مختلف
جرثقیلها تنها به پروژههای ساختمانی محدود نمیشوند. امروزه این تجهیزات در صنایع مختلف نقش مهمی دارند.
در صنعت ساختمان از جرثقیل برای جابهجایی مصالح و تجهیزات استفاده میشود. در کارخانهها و سولهها، جرثقیلهای سقفی و پل برای انتقال قطعات و تجهیزات سنگین کاربرد دارند. در بنادر، انواع جرثقیل برای تخلیه و بارگیری کشتیها و جابهجایی کانتینرها استفاده میشوند.
همچنین در صنایع دریایی، پروژههای عمرانی، کارگاههای تولیدی و بسیاری از محیطهای صنعتی دیگر، استفاده از جرثقیل باعث میشود عملیات جابهجایی بار با سرعت و کنترل بیشتری انجام شود.
در بسیاری از تجهیزات صنعتی و سیستمهای مدرن، کنترل سرعت و عملکرد موتور اهمیت زیادی دارد. در سیستمهای قدرت و کنترل، قطعاتی مانند ماژول IGBT میتوانند در تجهیزاتی مانند اینورتر و درایو موتورهای AC و DC مورد استفاده قرار گیرند.
نکات مهم ایمنی هنگام کار با جرثقیل
کار با جرثقیل به دلیل جابهجایی بارهای سنگین، نیازمند رعایت نکات ایمنی است. یکی از مهمترین موارد، توجه به ظرفیت مجاز باربرداری دستگاه است. هیچگاه نباید باری بیشتر از ظرفیت تعیینشده برای جرثقیل بلند شود.
اپراتور و مسئولان عملیات باید به شرایط محیطی نیز توجه داشته باشند. شرایط نامناسب جوی و وزش باد شدید میتواند بر ایمنی عملیات باربرداری تأثیر بگذارد.
بازرسی دورهای تجهیزات نیز اهمیت زیادی دارد. بخشهایی مانند سیم بکسل، سیستم هیدرولیک، قلاب، تجهیزات اتصال بار و سایر اجزای دستگاه باید بر اساس دستورالعمل مربوطه مورد بررسی قرار گیرند.
همچنین استفاده از جرثقیل باید با رعایت الزامات، مدارک و گواهینامههای مورد نیاز انجام شود و عملیات باربرداری بدون رعایت شرایط ایمنی و الزامات مربوطه نباید انجام گیرد.
جمعبندی
جرثقیل یکی از تجهیزات مهم در عملیات بلند کردن و جابهجایی بارهای سنگین است و انواع مختلف آن برای محیطها و شرایط کاری متفاوت طراحی شدهاند. جرثقیلهای متحرک مانند جرثقیل کامیونی، خزنده، چپقی، آلترین، رافترین و شناور، قابلیت استفاده در پروژهها و محیطهای مختلف را فراهم میکنند.
در مقابل، جرثقیلهای ثابت مانند جرثقیل برجی، سقفی، دروازهای، بازویی و پل بیشتر برای انجام عملیات در یک محل یا محدوده مشخص استفاده میشوند.
انتخاب جرثقیل مناسب باید بر اساس نوع پروژه، شرایط محیط، وزن بار و نیاز عملیاتی انجام شود. علاوه بر انتخاب مناسب دستگاه، رعایت ظرفیت مجاز باربرداری، انجام بازرسیهای دورهای و توجه به نکات ایمنی نیز نقش مهمی در استفاده صحیح از جرثقیل دارند.
برای آشنایی بیشتر با قطعات و بخشهای مختلف این تجهیزات، میتوانید مقاله “اجزای جرثقیل چیست؟ بررسی مهمترین قطعات جرثقیل”را نیز مطالعه کنید.
